簡單介紹彈性擋圈和軸用彈性擋圈

發布日期：[2022-08-25] 點擊率：

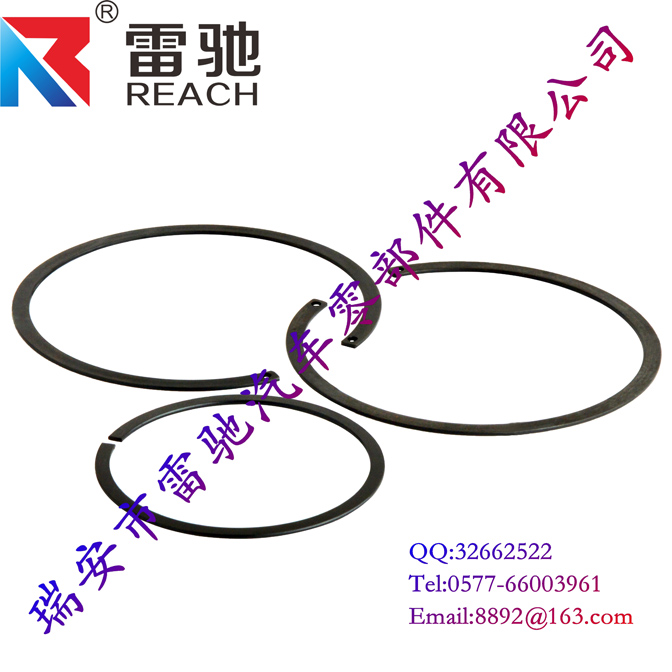

彈性擋圈是一種作用于零部件的起到固定作用的一種東西，應用的十分廣泛，下面就讓雷馳擋圈廠家為大家來介紹下彈性擋圈和軸用彈性擋圈。

彈性擋圈是一種可以起支撐、緩沖、制動、高度調節及角度調節等功能的工業配件。軸用彈性擋圈選取時內徑比裝配軸徑稍小，孔用彈性擋圈選取時擋圈的外徑比裝配圓孔直徑徑稍大，擋圈主要是起到軸向固定的作用，其中圓錐面加擋圈固定有較高的定心度。

目前彈性擋圈安裝方式：1.多數是采用彈性擋圈安裝鉗進行安裝；2.簡易安裝輔具；3.自動彈性擋圈安裝機。

這幾種安裝方式其缺點：1.手工安裝如果用力不均，彈性擋圈塑性變形，會導致彈性擋圈失效；2.對于結構復雜零件無法定位，且生產效率也較低；3.簡易安裝輔具只適用于要安裝的零件，一般不可通用，具有局限性；4.自動彈性擋圈安裝機結構復雜成本較高。

彈性擋圈分軸用和孔用不同，它們的結構特點分別是：軸用彈性擋圈是一種安裝于軸槽上，用作軸端零件的定位和固定，可承受劇烈的振動和沖擊載荷，但需采取防松措施和安裝定位；孔用彈性擋圈安裝于圓孔內，用作固定零部件的軸向運動，這類擋圈的外徑比裝配圓孔直徑稍大。

軸用彈性擋圈是一種安裝于槽軸上，用作固定零部件的軸向運動，這類擋圈的內徑比裝配軸徑稍小。安裝時須用卡簧鉗，將鉗嘴插入擋圈的鉗孔中，擴張擋圈，才能放入預先加工好的軸槽上。常規包裝以油紙或塑料為一個批次包裝，表面一般以磷化發黑為主，俗稱外卡。軸用擋圈生產時需要注意的幾方面；一是表面平整；二是硬度彈性合格；三是不能有邊角毛刺。

A型與B型軸用彈性擋圈尺寸參數：

軸用彈性擋圈—A型（GB 894.1-86）

軸徑d0=3～200mm的A型軸用彈性擋圈。標記示例：

軸徑d0=50mm、材料65Mn、熱處理HRC44～51、經表面氧化處理的A型軸用彈性擋圈的標記：擋圈GB 894.1 50

軸用彈性擋圈—B型（GB 894.2-86）

軸徑d0=20～200mm的B型軸用彈性擋圈。標記示例：

軸徑d0=50mm、材料65Mn、熱處理HRC44～51、經表面氧化處理的B型軸用彈性擋圈的標記：擋圈 GB 894.2 50
